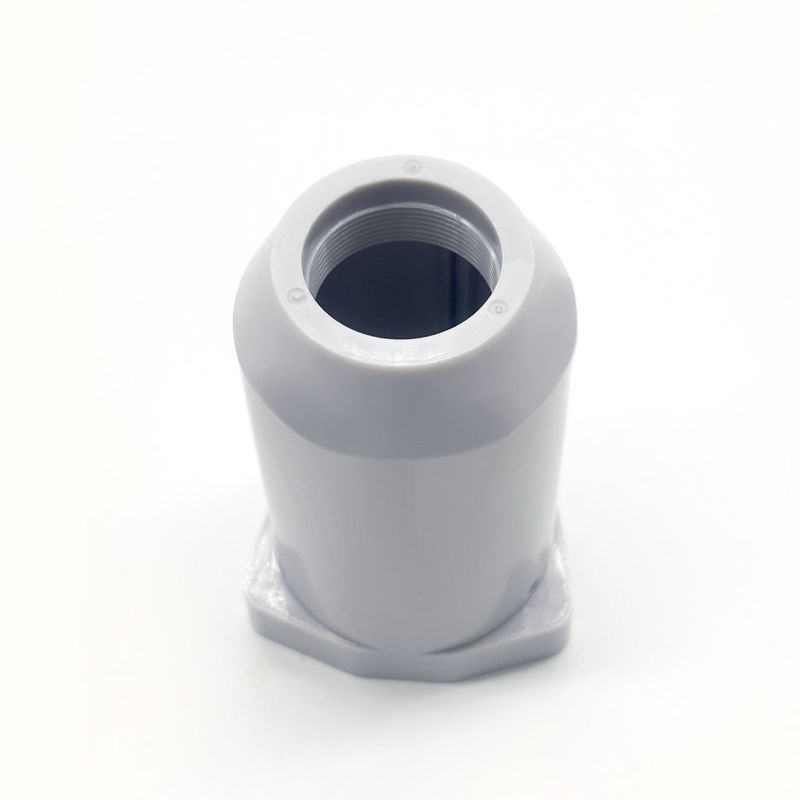

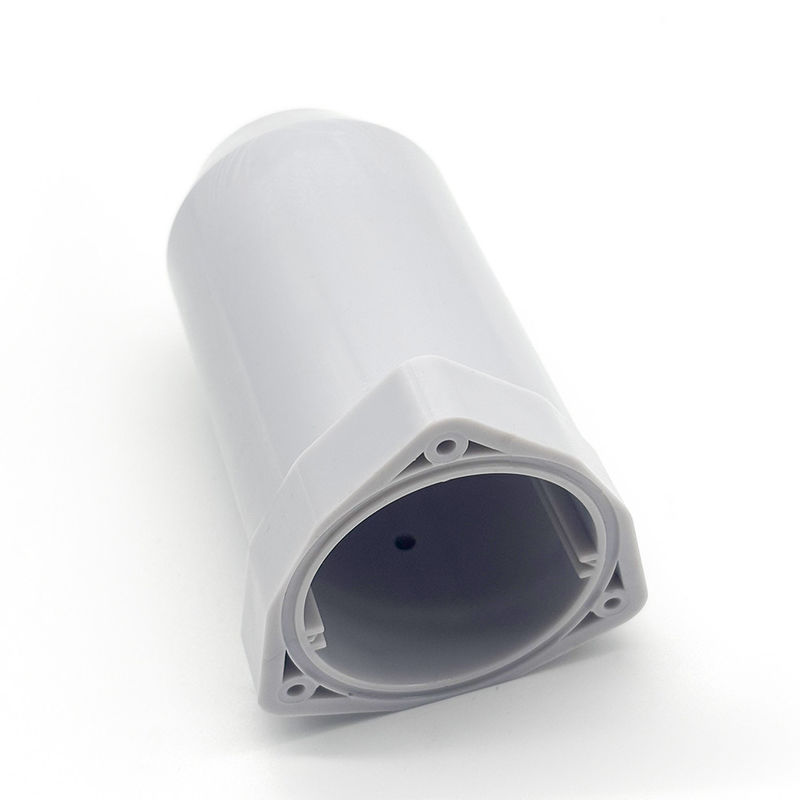

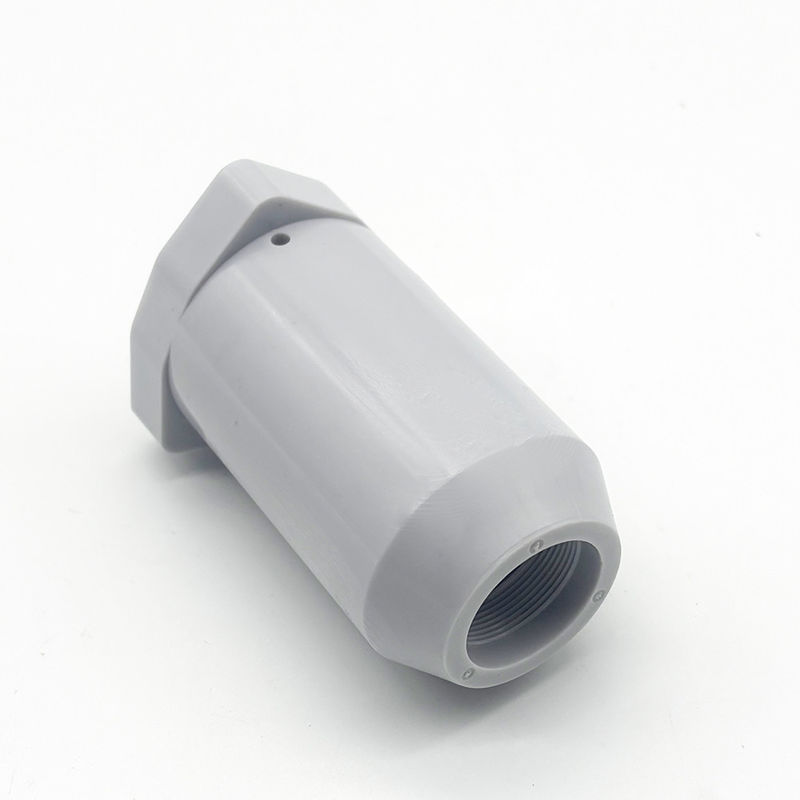

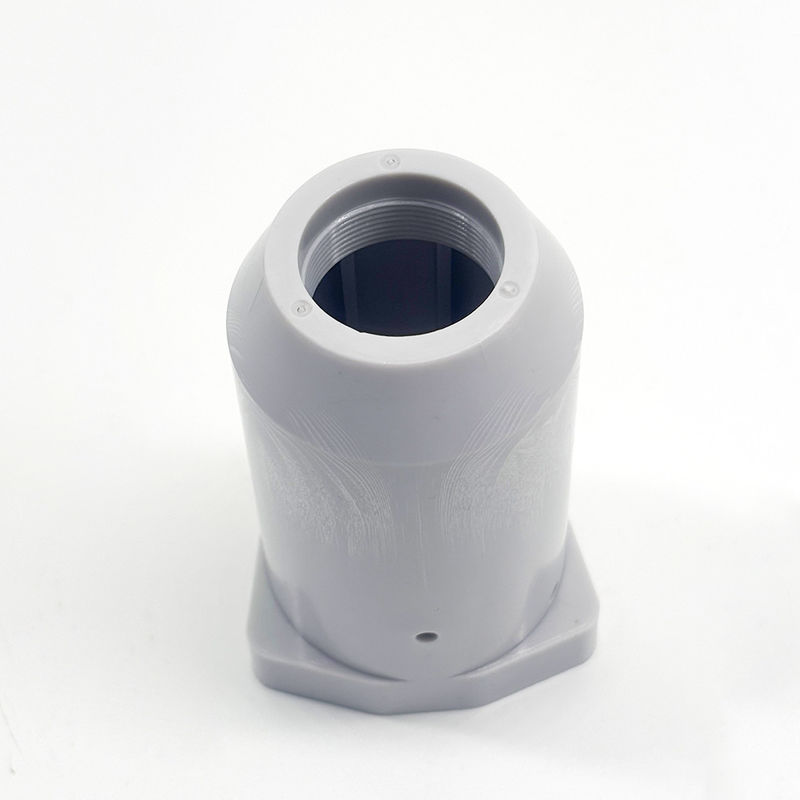

Moldeado por inyección de precisión: carcasa resistente a la alta presión para el sensor WP01V de Levelcon
FCE colaboró con Levelcon para diseñar y fabricar la carcasa y la base de su sensor WP01V, un producto conocido por su capacidad para medir una amplia gama de niveles de presión.Este complejo proyecto requería una selección avanzada de materiales, soluciones de moldeo por inyección personalizadas y técnicas de desmoldeo meticulosas para garantizar un rendimiento y una calidad excepcionales.
Materiales resistentes a los rayos UV y de gran resistencia
Para cumplir con los estrictos requisitos de resistencia del sensor WP01V, FCE propuso utilizar un material de policarbonato (PC) de alta resistencia.Este material no solo ofrecía una excelente durabilidad bajo condiciones de presión extrema, sino que también proporcionaba resistencia a los rayos UV para un uso al aire libre confiableEl FCE recomendó un espesor de pared de 3 mm para la carcasa, validado mediante análisis de elementos finitos (FEA),que confirmó la capacidad de la estructura para soportar una presión intensa sin comprometer la integridad.
Solución de desmoldado personalizada para hilos internos
La inclusión de hilos internos en la carcasa planteó desafíos significativos para el proceso de moldeo por inyección, ya que los moldes estándar podrían llevar a la adherencia de la parte durante el desmoldeo.FCE diseñó un mecanismo de desmoldeo de hilo interno especializado adaptado a este requisitoDespués de una explicación detallada de su funcionalidad, el cliente aprobó la solución, garantizando una producción eficiente y una formación precisa de hilos sin defectos.
Mejoras estructurales y de refrigeración para mitigar la contracción
El diseño de paredes gruesas de la carcasa aumenta el riesgo de contracción de la superficie, lo que puede afectar tanto a la estética como al rendimiento.FCE optimizó la estructura interna reemplazando secciones demasiado gruesas con costillas estratégicamente colocadasEste ajuste redujo la concentración del material manteniendo la integridad estructural.
Para mejorar aún más la eficiencia de refrigeración, FCE seleccionó cobre para el núcleo del molde debido a su superior conductividad térmica.garantizar un enfriamiento uniforme en toda la carcasaEste enfoque minimizó los defectos de la superficie y mejoró tanto la apariencia como la precisión dimensional.
Pruebas rigurosas y aprobación de la producción sin problemas
Al finalizar el molde, FCE entregó piezas de muestra para su ensamblaje y rigurosas pruebas de rendimiento.Impresionado por los resultados, Levelcon aprobó las muestras para la producción en masa. FCE procedió a cumplir el pedido a tiempo, cumpliendo con los más altos estándares de calidad.
Lo más destacado
Este proyecto es un ejemplo de la experiencia de FCE en ingeniería de precisión y moldeo por inyección, centrándose en:
Selección de materiales resistentes a la presión: PC de alta resistencia adaptado a aplicaciones extremas.
Soluciones avanzadas de desmontaje: Mecanismos personalizados para un moldeado de hilos interno eficiente.
Optimización del diseño innovador: Refinamientos estructurales y sistemas de refrigeración mejorados para una calidad superior.
Combinando innovación, perspicacia técnica y atención al detalle, FCE entregó una solución robusta y confiable para el sensor WP01V,consolidando aún más su reputación como líder de confianza en tecnología de moldeo por inyección.
